12月15-17日，由中國移動機器人（AGV/AMR）產業聯盟主辦的“2021 中國移動機器人（AGV/AMR）行業發展年會”在北京龍熙維景國際會議中心舉行，大會以“不徐不疾，向新而生”為主題，對當前產業現狀和未來發展趨勢進行了深入探討。史陶比爾作為聯盟理事成員企業，做了題為《大電流快充對充電連接的挑戰》的專題發言。

現場圖集

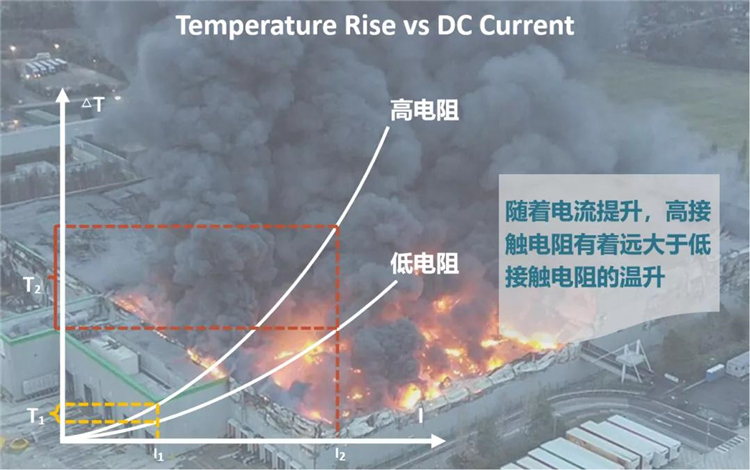

大電流快充風險

快速補能是提升移動機器人作業效率，降低閑置率的重要方式。由于自動換電成本較高，適用場景有限，快充是當前實現快速補能的主要形式。今年主流廠商發布的新一代移動機器人，開始追求更短的充電時長和更高的充放比。室內移動機器人（非重載）的充電電流從過去的10-20A提升至60-70A左右，有些要求更高。大電流雖然可以提升充電效率，但是同時也會帶來更高的風險。當電流較大時，充電連接點作為電阻較大位置，一旦出現接觸不良，溫升會變得很高，高溫升可能會導致出現短路、熔焊、電弧等現象，嚴重時可以引發火災。英國最大生鮮電商O(píng)cado的自動化倉庫，曾因倉庫機器人充電故障引發大火，造成1.37億美元損失。因此，安全是提升移動機器人充電效率的前提。

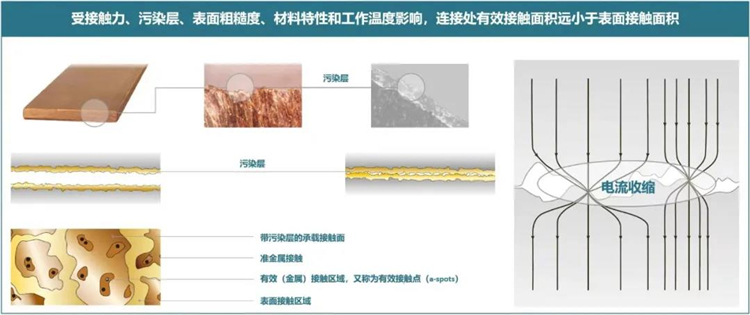

接觸電阻理論

在所有接觸不良火災原因中，線路接頭處接觸電阻過大引起的火災居于第一位。因此接觸電阻大小直接影響著電連接質量，穩定的低接觸電阻可以確保電連接長期安全可靠。根據電接觸理論，金屬接觸表面在微觀條件下總是凹凸不平的，同時受污染層（灰層、油膜、金屬化合物）影響，電流通道集中在單個接觸點，有效接觸面積明顯小于表面接觸面積，看似面與面的連接，其實是點與點的連接，從而產生收縮電阻。同時污染層也會產生表面膜層電阻，最終導致接觸電阻增大。

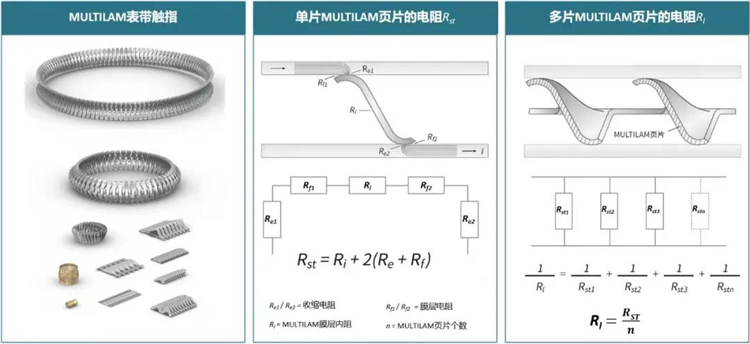

MULTILAM原理

MULTILAM技術，也稱為表帶觸指技術，即在兩個接觸面之間建立平行接觸點，并且提供一定的接觸力，可以破壞污染層，實現有效的電連接。每一個接觸頁片形成獨立的彈性負載回路，通過一圈若干回路的并聯，能大大減少導體之間的接觸電阻。MULTILAM的接觸電阻Rl相當于并聯連接的接觸頁片的電阻。每一個接觸頁片的幾何形狀均為實現長久的工作壽命而設計。頁片恒定的彈性壓力可以使接觸界面之間的連接保持穩定，從而實現恒定的低接觸電阻。

MULTILAM技術從上世紀六十年代初面市，迄今已有超半個世紀成功應用經驗。它已經成為滿足嚴苛需求應用的絕佳選擇：能夠在對溫度、振動和沖擊有嚴格要求的環境下安全運行；極低的接觸電阻，確保大電流通過時仍然保持較低的溫升；高插拔次數，可以滿足百萬次插拔需求。史陶比爾電連接器產品都是基于MULTILAM技術研發和生產。

充電連接器選型

高品質的充電連接器首先要保證全生命周期內穩定的低接觸電阻，特別是在頻繁插拔的工況下。同時還要考慮額定電流、額定電壓、絕緣水平、插拔力、插拔壽命、容差能力、防護等級、抗振動和沖擊性、抗腐蝕性、阻燃和耐火性能等多個方面。總而言之，要從電氣性能、機械性能和環境性能三個角度去考察連接器能否滿足應用。而從AGV/AMR電氣標準EN1175-2020《工業車輛安全-電氣要求》中，也可以找到對充電連接器的要求。無論如何，安全、高效和可靠的連接器一直是行業所需要。

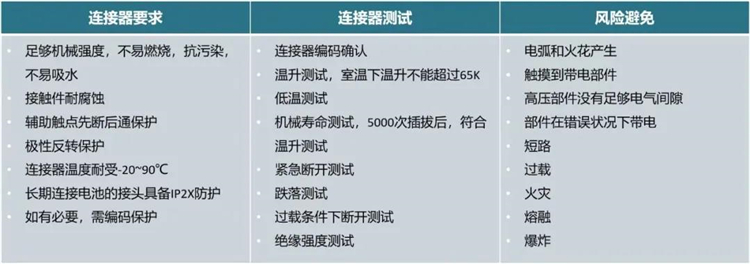

EN1175-2020對充電連接器的規范

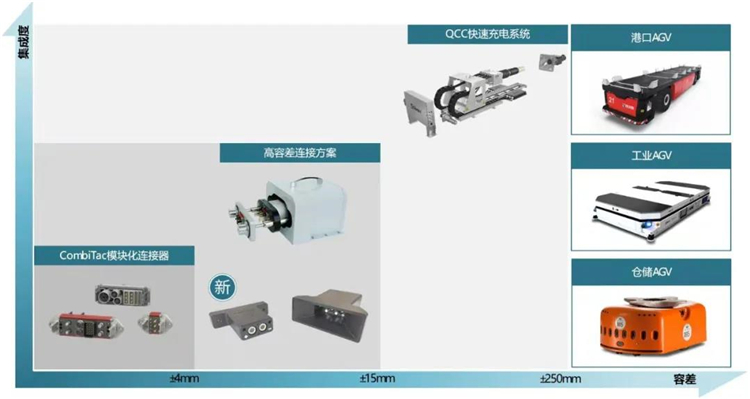

全面的充電連接方案

作為全球領先的電氣連接專家，史陶比爾在移動機器人充電領域有著豐富的應用經驗，目前已有超2萬臺AMR使用史陶比爾充電技術。全面的產品系列覆蓋從小型倉儲到大型港口移動機器人的充電，充電電流最高可達1440A，插拔次數高達10萬次，具有優秀的抗沖擊和抗振性能。面對移動機器人車身變薄的趨勢，史陶比爾開發了新一代充電連接方案，外型極致扁平化，相比現有方案，車端開口尺寸減少70%左右，進一步完善了產品矩陣。不論移動機器人行業如何發展，安全要求始終如一。史陶比爾將堅持安全為基礎，創新為動力，貼近用戶需求，為行業提供更多高效充電連接方案。

史陶比爾集團是電連接器、流體連接器、機器人和紡織機械這四大事業部構成的機電一體化解決方案的全球?qū)I(yè)供應商。史陶比爾擁有5500余名員工，在全球各大洲共計有14個工業生產基地，在29個國家/地區設立了銷售和服務分公司，代理商遍及50個國家/地區。1892年，史陶比爾在蘇黎世湖畔成立，如今成為總部位于瑞士法菲孔的跨國集團。
